2. SSD in Swift 16 AI

Hallo ich habe einen Acer Swift 16 AI mit einem Intel Core Ultra 7 258V und wollte selbst eine zweite SSD einbauen.

Der zweite M.2 Steckplatz ist jedoch unter einem Flachbandkabel und ich weiß leider nicht wie ich die Verriegelung von diesem Kabel lösen kann.

Der Acer Support kann mir irgendwie leider auch nicht helfen.

Weiß jemand wie das funktioniert und kann mir vielleicht helfen?🙂

Accepted answers

All comments

Puraw

Hallo @Ben _real,

Du hast das richtig erkannt — beim Acer Swift 16 AI liegt der zweite M.2 PCIe-Steckplatz unter einem Flachbandkabel, das mit einem kleinen Verriegelungsmechanismus gesichert ist. Das ist bei einigen Acer-Modellen üblich, um Platz zu sparen.

🔧 So kommst du zum Steckplatz:

Die Kabelverriegelung ist ein sogenannter Flip-Lock:
- Hebe die kleine schwarze oder weiße Lasche vorsichtig mit einem Plastiktool oder Fingernagel an.
- Danach kannst du das Kabel herausziehen und der M.2-Steckplatz wird sichtbar.
Sei vorsichtig — die Kontakte sind empfindlich, also nicht am Kabel ziehen oder drücken.

⚠️ Warum ist das so gebaut?

Acer nutzt diese Bauweise, um die Geräte möglichst dünn zu halten.
Der zweite Slot ist für optionale Upgrades gedacht, aber voll funktionsfähig, sobald er freigelegt ist.

Wenn du willst, kann ich dir ein Bild zeigen, wie solche Flip-Locks aussehen, oder dir bei der Auswahl einer passenden SSD (PCIe Gen 4, M.2 2280) helfen.

Ben_real

Hallo Puraw,

vielen Dank für deine tolle Antwort.

Hier ist mal ein Bild wie das beim Swift 16 AI aussieht.

Ich habe sowas noch nie gemacht also weiß ich nicht was genau ich hochheben muss.
Meinst du das schwarze Teil mit "MB" drauf oder was genau?
Eigentlich habe ich schon versucht das anzuheben, aber irgendwie ging das nicht, aber vielleicht habe ich da eben auch was falsch gemacht.

Auf jeden Fall schonmal vielen Dank für deine Antwort.

Puraw

https://community.acer.com/de/discussion/comment/1350067#Comment_1350067

Hallo Ben_real, Du hast das richtig erkannt — der zweite M.2-Slot liegt unter einem Flachbandkabel mit Flip-Lock-Verriegelung. Damit du sicher aufrüsten kannst, hier sind einige hilfreiche Videoanleitungen:

🔧 SSD-Einbau Schritt für Schritt

Slot unter dem Kabel sichtbar machen Dieses Video zeigt den zweiten SSD-Slot direkt unter dem Flachbandkabel: 👉 https://www.youtube.com/watch?v=C0SqjzOITaU
Komplette Demontage des Swift Go 16 inkl. SSD-Zugang Ideal, um den gesamten Innenaufbau zu sehen und den Slot freizulegen: 👉 https://www.youtube.com/watch?v=_9ofzl1jDSk
Disassembly des SFG16-72 mit SSD-Upgrade Zeigt, wie man das Gerät öffnet und eine zweite SSD installiert: 👉 https://m.youtube.com/watch?v=hIa-QjOwXO0
Alternative Perspektive für das Modell SFG16-71 Ebenfalls hilfreich für die Flip-Lock-Verriegelung und SSD-Zugang: 👉 https://www.youtube.com/watch?v=NgtZRDMs4ig&pp=0gcJCfwAo7VqN5tD

📌 Flip-Lock-Tipp Die kleine schwarze Lasche mit „MB“ ist die Flip-Lock-Sicherung. Hebe sie vorsichtig mit einem Plastiktool oder Fingernagel an — nicht am Kabel ziehen! Danach kannst du das Kabel herausnehmen und die SSD einsetzen.

Kno63

Hi Ben_real ,

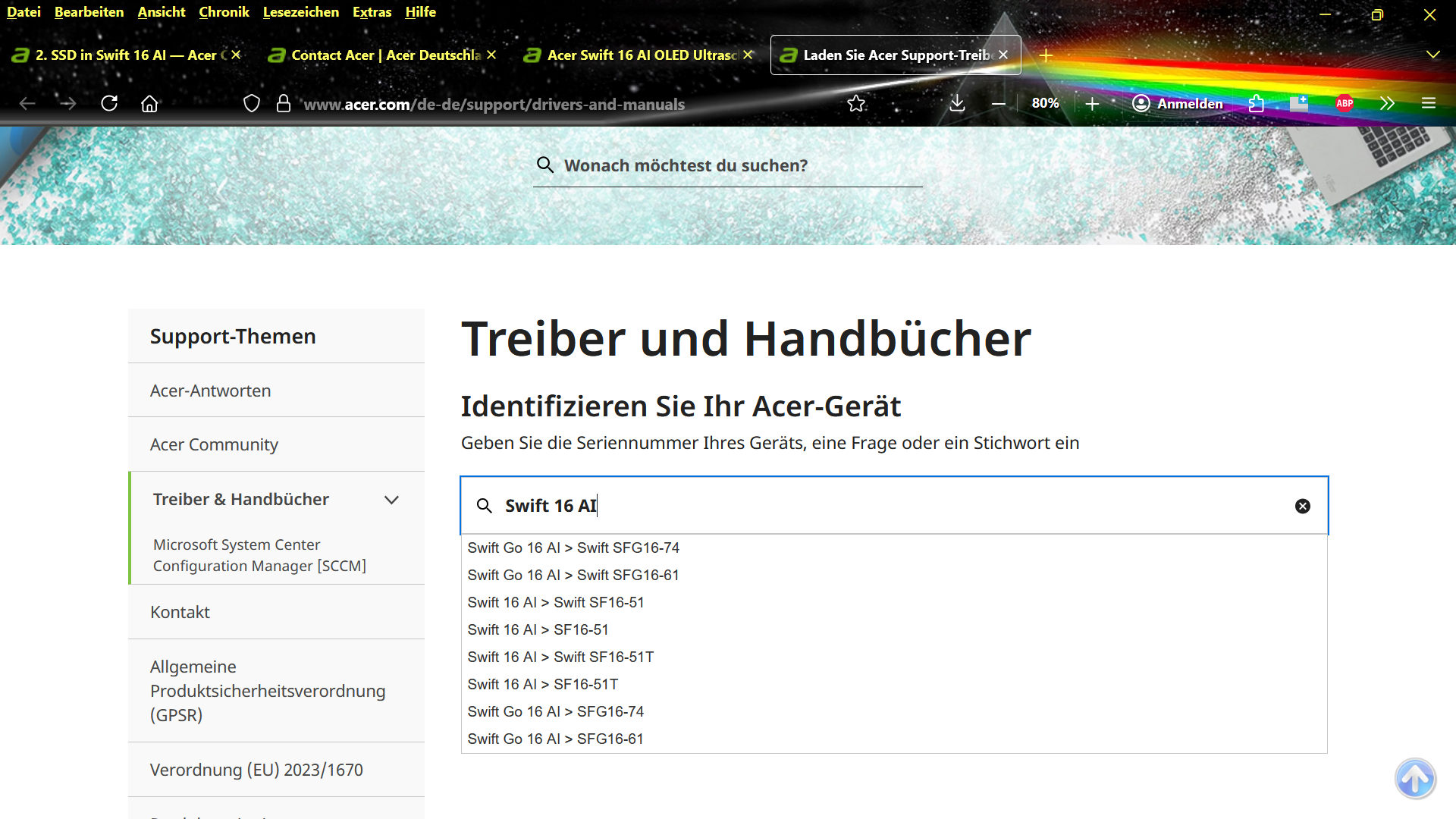

welche Version vom Swift 16AI hast du denn? Beispiele:

Du hast anhand der Beschreibung von @Puraw verstanden, wie du mittels des Clips das Flachbandkabbel "entriegelst"?

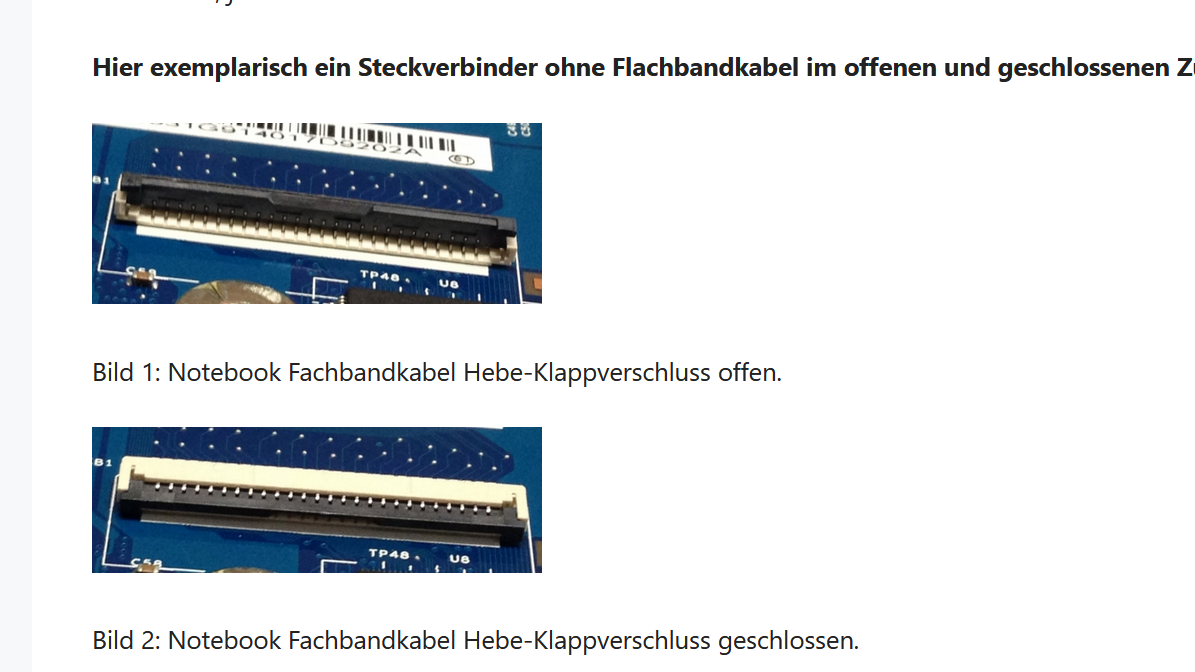

https://www.notebook-doktor.de/2016/09/notebook-flachbandkabel

Gruß

Jochen

Ben_real

Hallo Kno63,

ich habe einen SF 16-51.

Leider schaffe ich es immer noch nicht das Flachbandkabel zu entriegeln.

Muss ich unter das schwarze Plastikteil, auf dem MB steht, oder darunter greifen.

Irgendwie finde ich in keinen Video oder andere Erklärung genau wie man diese Verriegelung löst.

Kno63

Hallo Ben_real ,

es ist gut und wichtig, daß du mehrfach nachfragst. 😃

Ich habe es selbst schon geschafft, so einen Verschluß zu zerstören (abzubrechen). Das ist dann nicht mehr reparierbar und der Anschluß ist dann nicht mehr nutzbar.

Ich kann leider auf deinem Foto nicht mit 100%iger Sicherheit identifizieren, was für eine Art Verschluß es genau ist.

Schau mal bitte hier ins Video; ich vermute die erste der 3 gezeigten Varianten ist die, die bei dem Kabel benutzt wird.

https://www.youtube.com/watch?v=dtSVg4hf_RI

Den von @Puraw angesprochenen "Flip-Lock-Tipp" kenne ich leider nicht. So, wie ich den Tipp verstanden habe, kannst du unter die mit MB beschriftete Lasche fassen (Zeigefinger unterhalb der Lasche; Daumen oberhalb?) und diese vorsichtig nach oben in Richtung Verriegelung ziehen, dann sollte der Verschluß sich öffnen. Hab ich selbst noch nicht gemacht.

Good luck

Jochen

Puraw

Hallo @Ben _real,

Du hast es richtig erkannt: Die schwarze Lasche mit „MB“ ist die Flip-Lock-Verriegelung. 👉 Hebe sie vorsichtig mit einem Plastiktool oder Fingernagel an – nicht am Kabel ziehen. Sobald die Lasche oben ist, lässt sich das Flachbandkabel leicht herausziehen und der zweite M.2-Slot wird sichtbar.

📹 Das Video, das ich verlinkt habe (YouTube-Link), zeigt genau diesen Mechanismus am Swift 16 AI. Die ersten Sekunden sind entscheidend.

@Kno63 – danke für deinen Beitrag, aber in diesem Fall ist modellgenaue Anleitung gefragt. Allgemeine Hinweise zu Flachbandkabeln helfen hier wenig, da der Flip-Lock beim SF16-51 eindeutig identifizierbar ist und bereits erklärt wurde.
